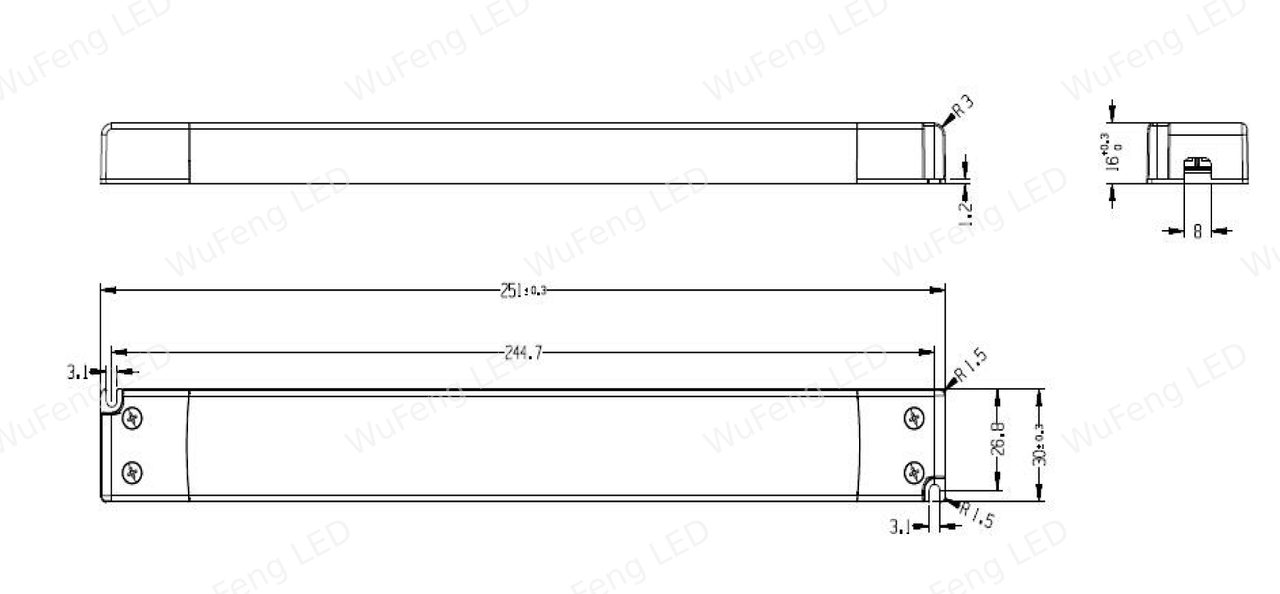

外形图

• 额定输入电压：AC200-240V 50/60Hz {功率因数在AC230V和满载条件下测得}

型号

额定电压

过载

最大输出电流

PF

Ta

Tc

绝缘等级

防护等级

L×W×H(mm)

WF-CBL12V45W

12V

0-45W

3.75A

≥0.9

45℃

80℃

Class Ⅱ

IP20

251×30×16

WF-CBL24V45W

24V

0-45W

1.87A

≥0.9

45℃

80℃

Class Ⅱ

IP20

251×30×16

产品特点

• 线形设计，适用于有限的空间照明。
• 高转换效率（最高≥90%）。
• 完善的短路﹑过载﹑过压﹑过热保护。

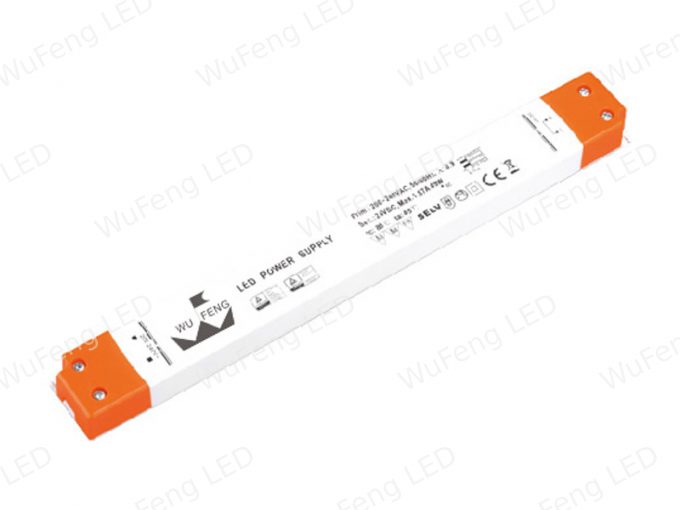

产品介绍

线形设计，适用于有限的空间照明，在橱柜、家具、灯箱应用等方面具有优势，使用寿命长达30000hrs。

性能参数

• 具体数据依测试报告为准

型号

WF-CBL12V45W

WF-CBL24V45W

输入

电压范围

AC200~240V

AC200~240V

输入频率

50/60Hz

50/60Hz

输入电流

＜0.3A

＜0.3A

满载效率

≥85%

≥85%

输出

电压

12V±5%

24V±5%

输出电流范围

0-1.87A

0-0.935A

功率

45W

45W

波纹与噪声（Max）

250m Vp-p

250m Vp-p

启动时间（Typ.）

＜0.5S

＜0.5S

工作环境

工作温度

-20～+45℃

-20～+45℃

工作湿度

45～85% RH

45～85% RH

外壳最高温度

80℃

80℃

寿命

30000Hr

30000Hr

保护

过电流、短路、过电压、过温度
