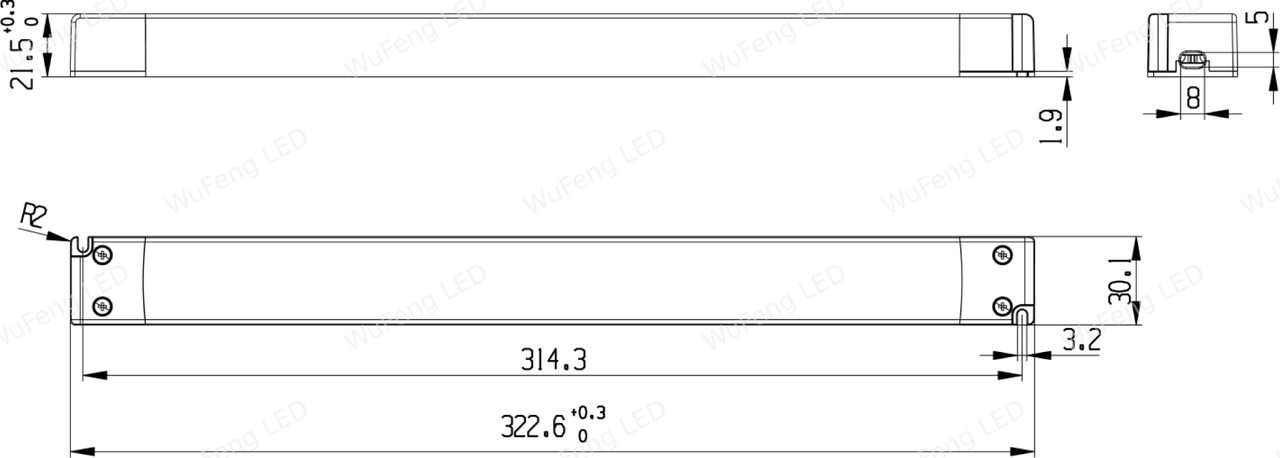

外形图

• 额定输入电压：AC100-120V 50/60Hz {功率因数在AC120V和满载条件下测得}

型号

额定电压

过载

最大输出电流

PF

Ta

Tc

绝缘等级

防护等级

L×W×H(mm)

WF-CBL12V100W

12V

0-100W

8.33A

≥0.95

45℃

80℃

Class Ⅱ

IP20

322.6×30.1×21.5

WF-CBL24V100W

24V

0-100W

4.16A

≥0.95

45℃

80℃

Class Ⅱ

IP20

322.6×30.1×21.5

产品特点

• 线形设计，适用于有限的空间照明。
• 高转换效率（最高≥90%）。
• 完善的短路﹑过载﹑过压﹑过热保护。

产品介绍

线形设计，适用于有限的空间照明，在橱柜、家具、灯箱应用等方面具有优势，使用寿命长达30000hrs。

性能参数

• 具体数据依测试报告为准

型号

WF-CBL12V100W

WF-CBL24V100W

输入

电压范围

AC90-132V

AC90-132V

输入频率

50/60Hz

50/60Hz

输入电流

＜1.2A

＜1.2A

满载效率

≥90%

≥90%

输出

电压

12V±5%

24V±5%

输出电流范围

0-8.33A

0-4.16A

功率

100W

100W

波纹与噪声（Max）

300mV Vp-p

300mV Vp-p

启动时间（Typ.）

＜0.5S

＜0.5S

工作环境

工作温度

-20～+45℃

-20～+45℃

工作湿度

45～85% RH

45～85% RH

外壳最高温度

80℃

80℃

寿命

30000Hrs

30000Hrs

保护

开路、短路、过载、过温度
