产品概述

本款超薄恒压防水 LED 电源包含型号 WF-LD150P-12V、WF-LD150P-24V，超薄独立外置式设计，体积小巧轻便，安装便捷。宽电压 AC100~240V 输入，内置主动式 PFC，12V/24V 直流输出可选，适配绝大多数 LED 控制器，广泛用于各类 LED 灯带、LED 灯具供电。

产品特点

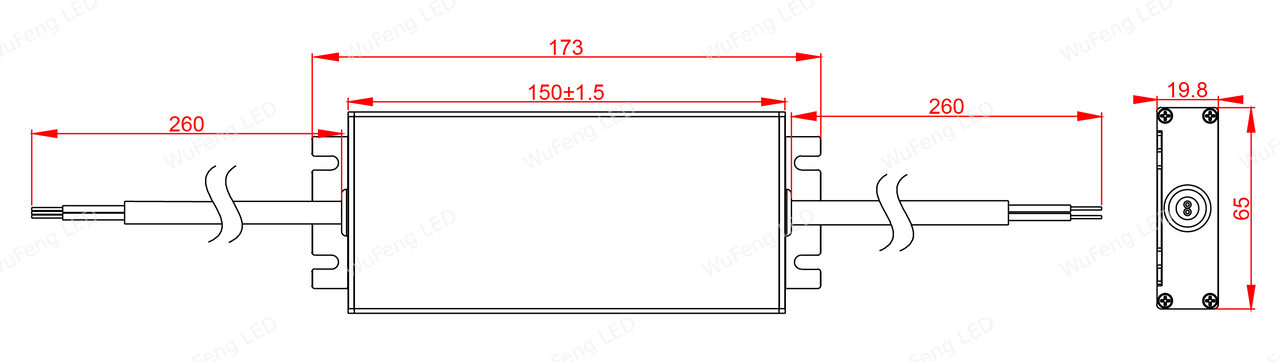

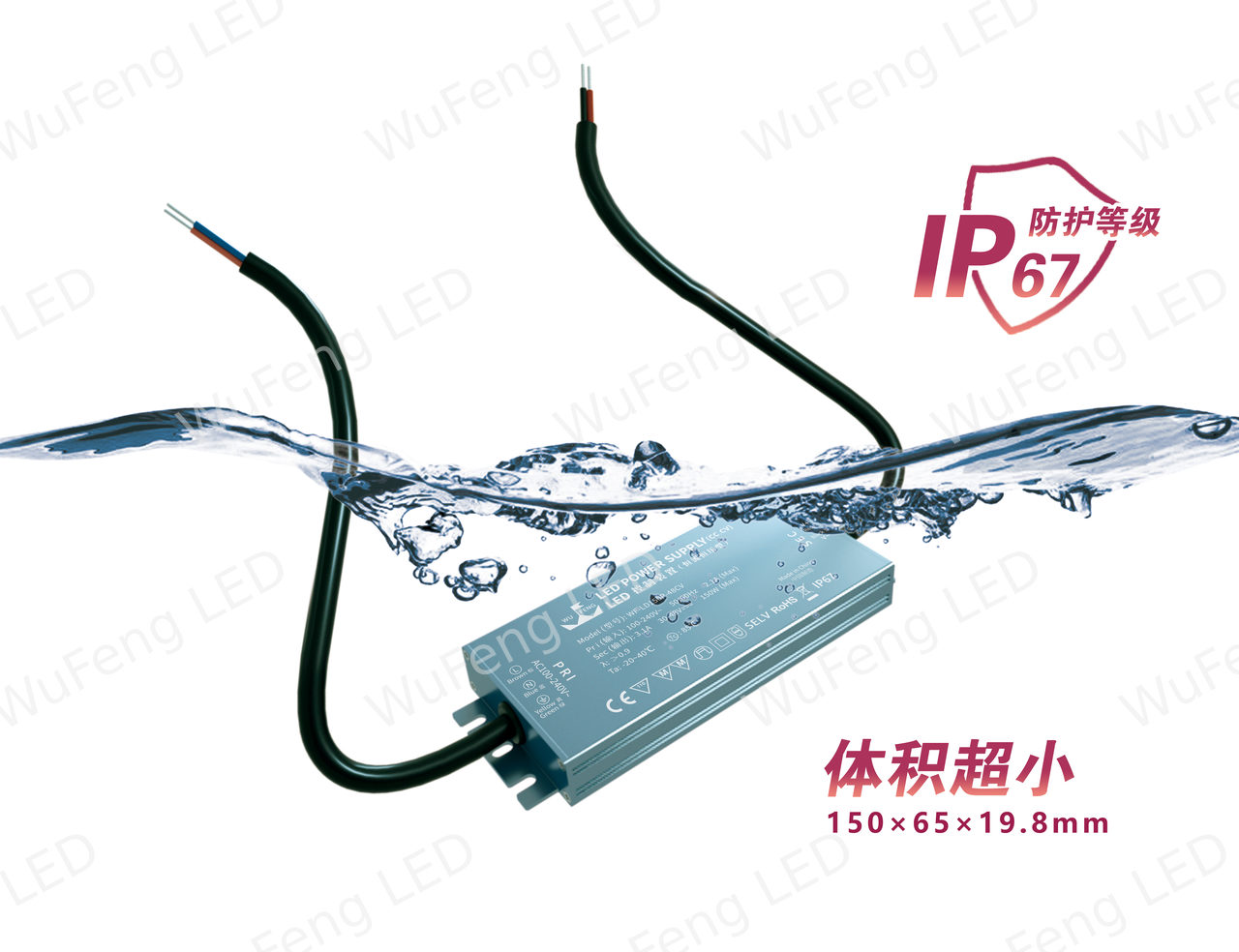

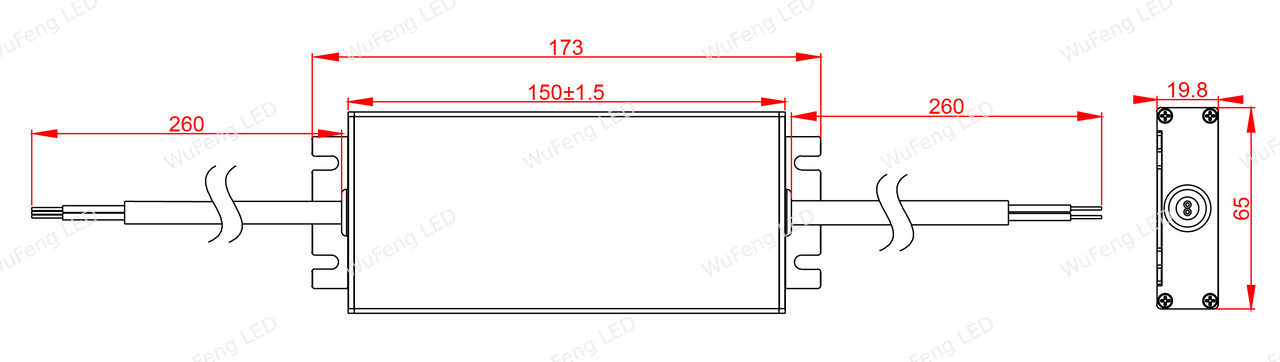

超薄机身（厚度 19.8mm），体积小重量轻；宽电压 100-240V AC 输入，内置主动式 PFC，功率因数＞0.9；低待机功耗＜150mW，满载效率＞90%，输出纹波低；隔离方案设计，安全可靠性高；具备短路、过载、过压、过温多重保护；自然风冷散热；防护等级 IP67，恒压输出，支持配套绝大多数 LED 控制器使用。

结构工艺

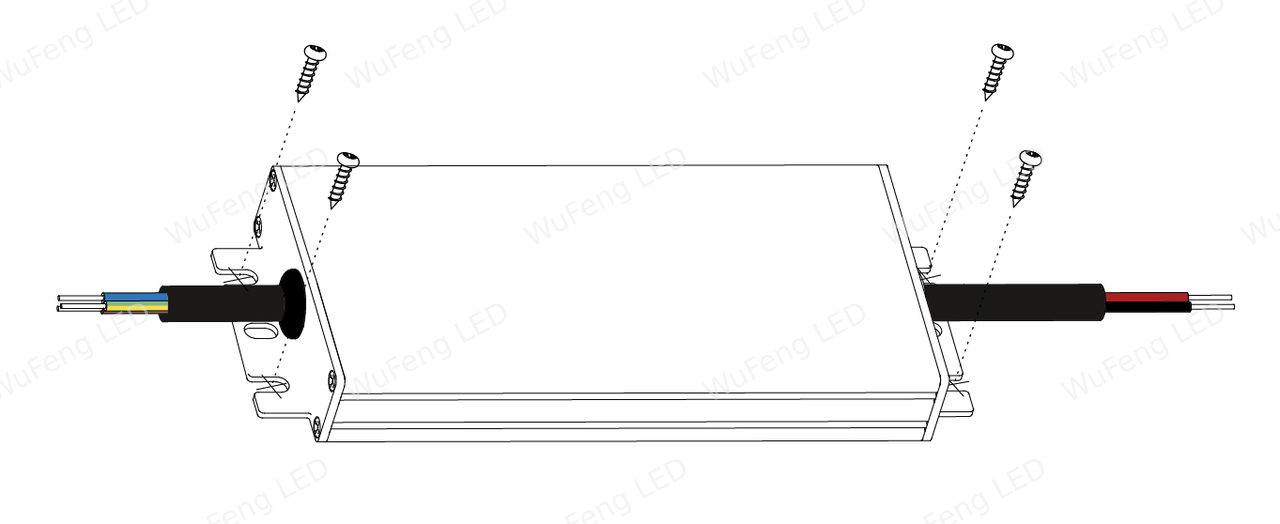

外置独立式恒压电源；超薄外壳，自然风冷散热。

电气性能

输入电压 AC100~240V，频率 50/60Hz；功率因数 (Typ.)＞0.9；待机功耗＜150mW；满载效率＞90%；输出规格：12V/12.5A/150W、24V/6.25A/150W；12V 电压精度 ±2%，24V 电压精度 ±1%；12V 纹波噪声＜120mVp-p，24V 纹波噪声＜240mVp-p；线性调整率 ±1%，负载调整率 ±0.5%；保护功能：过流、短路、过压、过温保护；防护等级 IP67。

工作环境

工作温度 Tcase=-20℃~+40℃；工作湿度＜95% RH；外壳最高温度 Tcase=+85℃；储存温湿度：-20~+60℃，10~95% RH；3 年质保。

应用场景

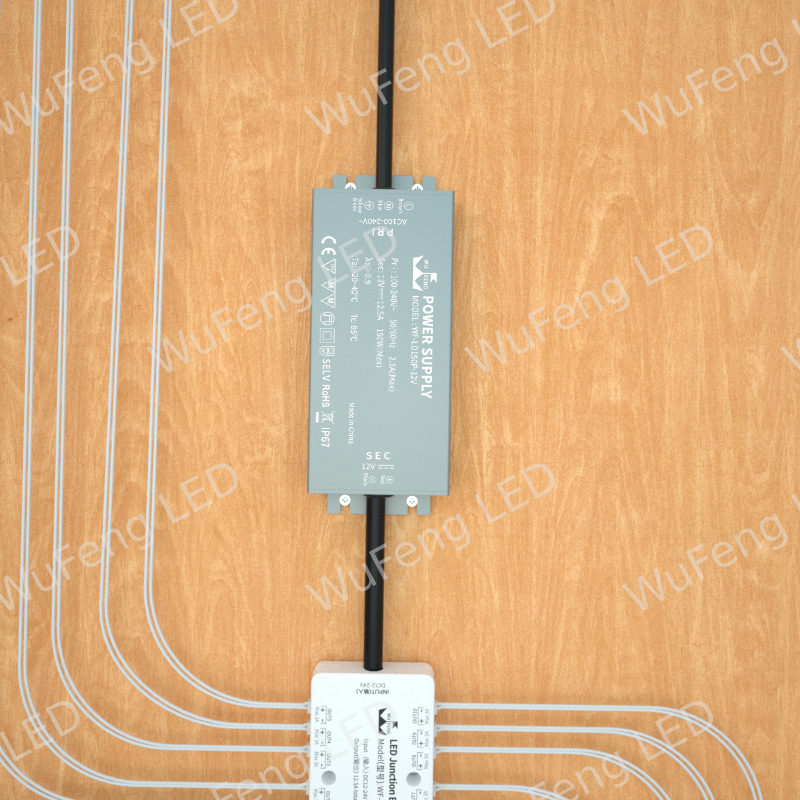

适用于 LED 灯带、LED 灯具配套供电，可搭配绝大多数 LED 控制器，用于柜体照明、景观照明等各类恒压 LED 照明系统。

配套参数表

表格

类别	参数项	参数值
产品信息	产品型号	WF-LD150P-12V、WF-LD150P-24V
	产品规格	超薄 19.8mm，外置独立恒压型
	散热方式	自然风冷
	安装特点	独立外置，安装便捷
电气光学	输入电压	AC100~240V
	频率范围	50/60Hz
	功率因数 (Typ.)	＞0.9
	待机功耗	＜150mW
	满载效率	＞90%
	输出直流电压	12V / 24V
	电压精度	12V：±2%；24V：±1%
	额定电流	12V：12.5A；24V：6.25A
	额定功率	150W
	纹波与噪声 (Max)	12V：＜120mVp-p；24V：＜240mVp-p
	线性调整率	±1%
	负载调整率	±0.5%
	保护功能	过流保护；短路保护；过压保护；过温保护
	防护等级	IP67
环境及质保	工作温度	Tcase=-20℃~+40℃
	工作湿度	＜95%RH
	外壳最高温度	Tcase=+85℃
	储存温湿度	-20~+60℃，10~95%RH
	质保	3 年

注：具体数据依测试报告为准。
