・产品特点

外置蓝牙 Mesh 无线集联组网，恒压模式输出；体积小，超薄，重量轻；宽电压输入 100-240VAC (50/60Hz)；超低待机功耗≤75mW；最高转换效率≥88%；隔离方案；多端口输出；PC 防火材质设计；内置主动式 PFC 功能；具备短路、过载、过压、过热保护功能；支持蓝牙 Mesh 无线集联组网，适配室内 12/24V 恒压 LED 灯具。

・结构工艺

外壳采用 PC 防火材质，整体超薄小巧；外置独立式安装，隔离架构，内置主动式 PFC；内置 4 端口杜邦端子 + 1 端口大电流端子输出，侧面带 2 个控制器接口（可搭配门控 / 手扫 / 触摸 / 人体感应开关使用）；本电源属于无线集联系列，基于蓝牙 Mesh 搭建可动态扩展网络架构，多台电源可和无线开关进行蓝牙通讯，最大通讯距离可达 30M，实现远距离免布线式灯具集成化管理，可配套无线感应开关使用。产品尺寸 160×62×19.5mm (L×W×H)。

・电气性能

输入电压 AC100-240V (50/60Hz)，恒压输出 DC12V / DC24V；满载效率≥90%，待机功耗≤75mW；PF≥0.95@115VAC；PF≥0.90@230VAC；THD < 10%；输出电压精度 ±2.5%；12V 纹波≤120mVp-p，24V 纹波≤240mVp-p；启动上升时间 ≤0.5S；防护等级 IP20；具备短路、过流、过温保护，故障解除自动恢复。外壳 Tc 温度≤+85℃。

・工作环境

工作温度 -20℃ ~ +40℃，储存温度 -20℃ ~ +60℃；工作湿度 20-95% RH，无冷凝；自然风冷散热。

・应用场景

室内 12V/24V 恒压 LED 灯具配套驱动。功率 40W，也有 60W、100W 可选。适配橱柜灯、线性灯、灯带等各类室内恒压照明产品，支持蓝牙 Mesh 无线集联免布线集中管控。

分类	项目	参数
产品信息	产品型号	WF-LD40U-12VS, WF-LD40U-24VS（恒压 LED 驱动电源，DC12V / DC24V 可选）

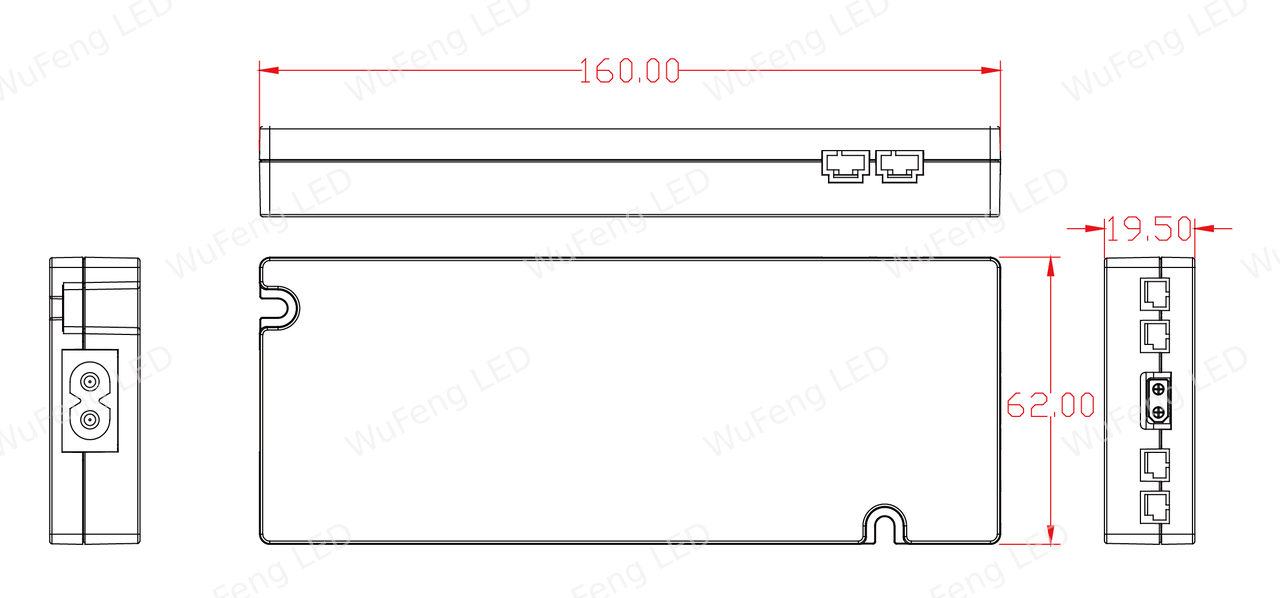

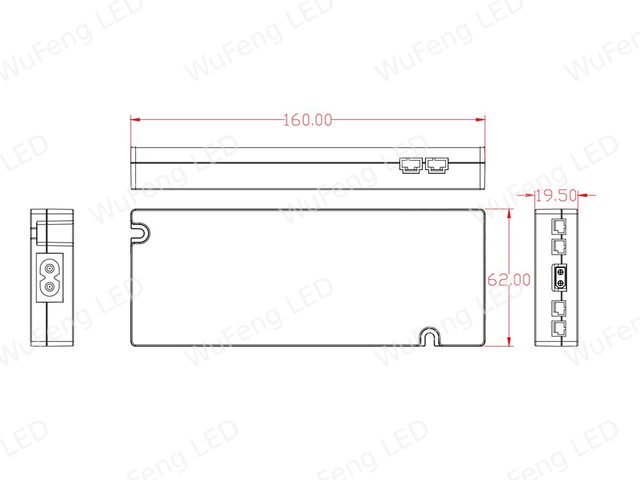

	产品规格	160×62×19.5mm (L×W×H)
	材质	PC 防火材质
	安装方式	外置独立式安装
	结构特点	隔离方案、内置主动式 PFC、多端口输出、蓝牙 Mesh 无线集联，侧面 2 路控制器接口
电气性能	输入电压	100-240VAC，50/60Hz
	输出电压	DC12V / DC24V（恒压输出）
	转换效率	≥90%
	功率因数 PF	PF≥0.95@115VAC；PF≥0.90@230VAC（满载）
	总谐波失真 THD	THD＜10%（满载 / 115VAC、230VAC）
	待机功耗	≤75mW
	输出电压精度	±2.5%
	纹波与噪声	12V≤120mVp-p；24V≤240mVp-p
	启动上升时间	≤0.5S
保护功能	过流保护	负载超过 110%-130% 后保护动作，负载正常后自动恢复
	短路保护	负载异常条件移除后可自动恢复
	过温保护	关断输出电压，温度降低后重启恢复
环境参数	工作温度	-20℃～+40℃
	最大外壳温度	Tc=+85℃
	工作湿度	20~95% RH，无冷凝
	储存温湿度	-20~+60℃，10~95% RH，无冷凝
安规 & EMC	安全规范	UL8750、EN61347、GB17625 等
	电磁兼容	满足对应 EMC 发射及抗扰度标准
